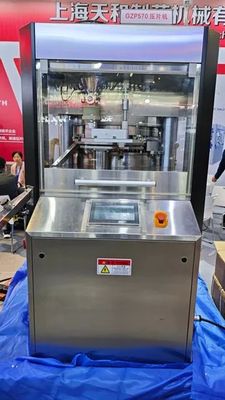

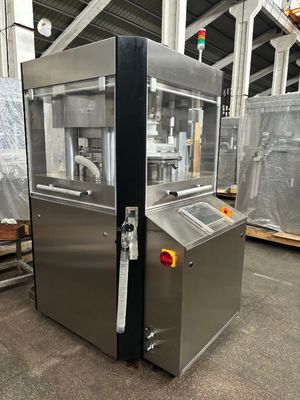

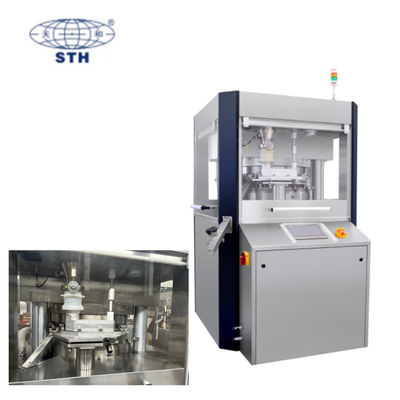

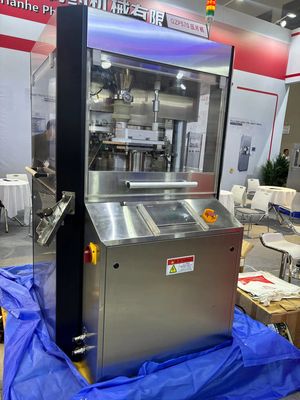

TIANHE 100KN 大容量バスボール高速タブレットプレス食品、化学、薬局用
製品説明
TIANHE 100KN 大容量バスボール高速タブレットプレス食品、化学、薬局用応用： この機械は両面回転式打錠機の一種で、粒状材料を丸型錠剤、不定型錠剤、または両面彫刻錠剤にプレスすることができます。
この機械は主に製薬、化学、食品、電子産業で使用されます。 TIANHE 100KN 大容量バスボール高速タブレットプレス食品、化学、薬局用特徴：
1.完璧な圧力システム、主圧力と予圧力の二重圧力成形、狭い間隔、大きな圧力ホイール、特別な構造設計により、変形せずに重い荷重に耐えることができ、錠剤の長い圧縮時間、安定した操作が可能です。打錠時の錠剤の重量精度と錠剤の硬度を保証します。。
2.の回転速度は、砲塔が高く、ダイス穴の中心点の線速度が高くなります。砲塔103メートル/分です。両面打錠機は、1 時間あたり最大 450,000 錠の生産量を実現し、製薬工場での大規模生産の要件を満たすことができます。。
3.上部圧力ホイールはてこの原理によって圧力センサーに接続されており、高い測定精度の特徴を備えています。タブレットの平均作動圧力と単一値の圧力は、アンプと表示画面を通じて正確に表示できます。同時に、実際の作業時の最大使用圧力を設定できます。。圧力が設定値を超えると、機械は自動的に緊急停止し、保護の役割を果たします。
4.装置の薄油潤滑部は電動潤滑ポンプや計量部品などの自動潤滑システムを採用し、上下のガイドレール、メイン圧力ホイール、上下のパンチバーなどにオイルを供給し、実際の作業のニーズに応じてタッチスクリーンで潤滑の頻度と時間を調整します。最適な潤滑効果を得るために、騒音を低減し、部品の寿命を延ばします。
5.制御部にはプログラマブルコントローラーを採用し、操作パネルにはカラータッチスクリーンを採用しており、便利で直感的です。として表示tユーザーの操作インターフェイスでは、主要な技術パラメータを表示し、回転速度、最大作動圧力、および潤滑頻度を設定できます。砲塔レートや時間などの制御パラメータ。
6.潤滑ポンプの油面が低すぎる、上下のフラッシングに負荷がかかっていない、圧力が過負荷になっている、前後左右のドアが閉まっていない、非常停止ボタンにより故障箇所を迅速に特定できるなど、さまざまな保護機能を備えています。触る画面を表示し、機器の正常な動作を効果的に確保します。。
7.強制送り装置は本体に直接取り付けられており、安定性が良く、強制送り装置と本体の間に隙間がありません。砲塔変えるのは簡単ではありません。ダブルインペラーフィードプレートは材料への適応力が高く、混合充填装置はいかなる場合でも粉体を完全に充填し、粗粒子と微粒子の分離を防ぎます。
ホッパーにはセンサーが付いています。材料レベルが低くなると、機械は自動的に警報を発します。
8.電気制御装置はメインマシンと統合されており、狭いエリアをカバーしており、マシン全体が美しく雰囲気があり、操作と使用が簡単です。砲塔高速かつ大生産能力を持ちながら、販売価格は同高速打錠機に比べ約半額とコストパフォーマンスが高い。
9.主要な主要部品の材質: 銅トラックは軍事企業の特別な配合で鋳造されており、耐摩耗性が向上しています。上下プレスホイールフレーム、砲塔、下部メインベアリングシート、上部トラックプレート、ミドルプレートなどは日本の技術により鋳造されています。金属組織学的分析により、材料の内部分子構造は均一で緻密で、気泡、砂穴、亀裂がなく、内圧は信頼性が高く、鋳造体の表面は平らで滑らかです。スピンドルは特殊グレードのプロファイルで作られており、変形が少なく、剛性が優れています。。
10.機械部品の機械加工プロセス：銅トラック、上下圧力ホイールフレーム、tなどの主要部品ウレット、下部メインベアリングシート、上部トラックプレート、中間プレートはマシニングセンターで加工されており、部品の高精度を確保し、機械全体の動作安定性を向上させます。。
11.ウォームギアボックスは高精度円弧面ウォームギアペアを採用しており、クリアランスが小さく、安定した動作、低騒音、高支持力、小容量、高効率が特徴です。
12.高強度フレーム構造を採用しており、主圧力は100です。KN、予圧は 40KN。特に漢方薬の錠剤や多種多様な錠剤のプレス成形に適しています。。
13.ターンテーブル内部に特殊な潤滑油室を追加。遠心力の作用下で、潤滑油が高速で下部パンチロッドを潤滑し、下部パンチロッドの摩耗とパンチの固着を軽減します。。
主な技術仕様:
| モデル |
GZP-65 |
| ステーション数 |
65 |
| ツーリング標準 |
掲示板 |
| 最大主圧力(KN) |
100 |
| 最大予圧(KN) |
40 |
| 最大錠剤直径(mm) |
丸型タブレット |
11 |
| 不規則なタブレット |
13 |
| 最大充填深さ(mm) |
15 |
| 最大錠剤厚さ(mm) |
6 |
| 最高タレット速度(r/min) |
60 |
| 最大生産能力(個/h) |
468000 |
| モーター出力(kw) |
11 |
| 全体のサイズ(mm) |
1420*1200*1850 |
| 機械重量(kg) |
3500 |
詳細写真
|
デルタ 10 インチ カラー タッチ スクリーン (中国語、英語、またはその他の言語を表示)
- Dリアルタイムの作動圧力を表示します。回転する速度、出力カウンタおよびその他のデータ。
- 3 レベルの管理権限。
- 電子署名 CFR21。
- リモートアクセス。
- 単一値の圧力表示。
- フォーミュラ管理。
- ハンドホイールなしで操作が簡単、豊富なインターフェース、安全で信頼性の高い。
手術台
1.ハンドホイール制御なしで、メイン圧力、予圧、充填量はタッチスクリーン経由で自動的に調整できます。 |
|
電気系統
1.デルタなどの国際的に有名なブランドを採用し、シュナイダー 等
|
|
メインモーター
- 強力メインモーター11kw(ABB)を採用
- 高精度減速機を採用し、安定した高トルク＆強力な出力を実現します。
|
|
自動潤滑オイル＆グリースシステム
1.パンチ、トラックを潤滑する潤滑油
シャフトとベアリングを潤滑するためにグリースオイルを塗布します。
|
|
砲塔の構造と材質
- 砲塔は3分割構造を採用。
- 材質はHT300&2Cr13を使用
- 刃物台表面は硬化層で覆われており、耐摩耗性に優れています。
4.オイルキャッチリング・防塵リング付上パンチ
5. 防塵リング付き下パンチ
6.フルクローズド作動タレット |
|
強制供給システム
1.強制送り装置は本体に直接取り付けられており、安定性が良く、強制送り装置とターンテーブルとの隙間が変化しにくい。ダブルブレードホイールフィードディスクは材料への適応力が高く、混合充填装置はいかなる状況でも粉体を十分に充填し、粗粒子と微粒子の分離を防ぎます。
|
|
圧送装置専用ホッパー
1.特殊ホッパーにはロータリーバルブが付いており、粉体の流れを制御します。 |
梱包と配送
1. 木製梱包は輸出梱包基準を満たしています。
２.包装は無料です。
3.納期は15〜45営業日です。
4.輸送方法は海上、航空、特急です。
アフターサービス
1. インストール サービスは、すべての新しいマシンの購入時に利用できます。お客様の運用をスムーズに移行するための技術ノウハウと、マシンのインストール、デバッグ、操作方法をサポートし、マシンの上手な使い方をご案内します。
2. 弊社技術者をお客様の工場へ派遣し、機械のセットアップと運転を行います。
3. 私たちは顧客に良い品質、良いサービス、良い価格、そして良い友情を提供します。
